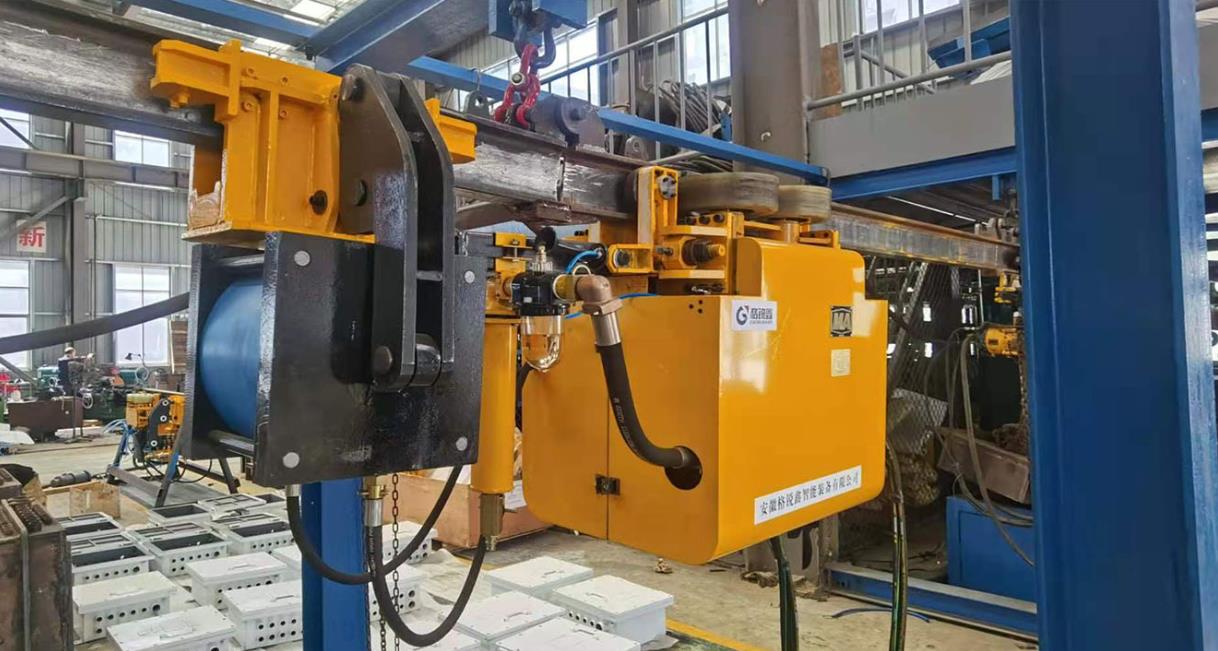

DQ型系列气动单轨吊车

　　一、产品概述：
　　DQ型系列气动单轨吊车，主要用于煤矿井下巷道中材料、配件的运输，减轻工人劳动强度。
　　气动单轨吊车配备气动驱动装置，将货物悬吊在承载小车上，设备可沿巷道内I140E型或其改型悬轨进行沿巷道负重运送材料、设备配件。设备的驱动由两个齿轮式驱动马达实现，停止供给高压空气时驱动马达随即停止，同时，自身配备的两套抱闸机构，即时抱闸刹车。
　　每节轨道长度为3.015米。两端靠销轴联接而成，由吊挂组件与锚杆端头螺纹连接悬挂在巷道顶板上，或者由卡板、U型螺栓吊挂于工字钢或U型棚上。
　　该设备由操作手柄控制，操作手柄悬挂在管路上，控制紧压在工字型悬轨两侧的驱动轮的行进，可以行进、停止。设备配备2个承载车分别挂有气动起吊葫芦，可以起吊重物，将所运物料送到指定位置。
　　齿轮式驱动马达具有对气源质量要求低、牵引力大且体积小、重量轻、结构简单、耐冲击等优点。

　　二、结构特征和工作原理：
　　气动单轨吊车主要由：①辅助刹车装置部件、②联接体、③牵引装置部件、④气路控制系统、⑤滑动小车、⑥气动葫芦等部分组成。
　　这六部分有序的巧妙构成，使产品安全的运行。
　　气动单轨吊车是以压缩空气为动力，推动气马达高速旋转，经变速<降低转速>增加了扭矩后带动驱动夹紧轮旋转，沿吊轨立面滚动，可随轨道水平、转弯、上下俯仰行进。它们各自的功能是：
　　①辅助刹车装置部件是气动单轨吊车运行中除马达内部主刹车以外的一种补充
　　刹车装置。
　　②联接体是保证牵引车、滑动小车、连杆的柔性联接关键部件；连杆是控制滑车、牵引车之间距离长短的联接件。
　　③牵引装置部件是拖动整个气动单轨吊车前后运行的动力机构。
　　④气路控制系统是实现牵引车机构前进、后退、刹车指令控制系统。
　　⑤滑动小车是承载重量且随轨道运动的一种小车。
　　⑥气动葫芦是吊起重物的一种执行机构。
