自动往复式叠带机
一、产品概述

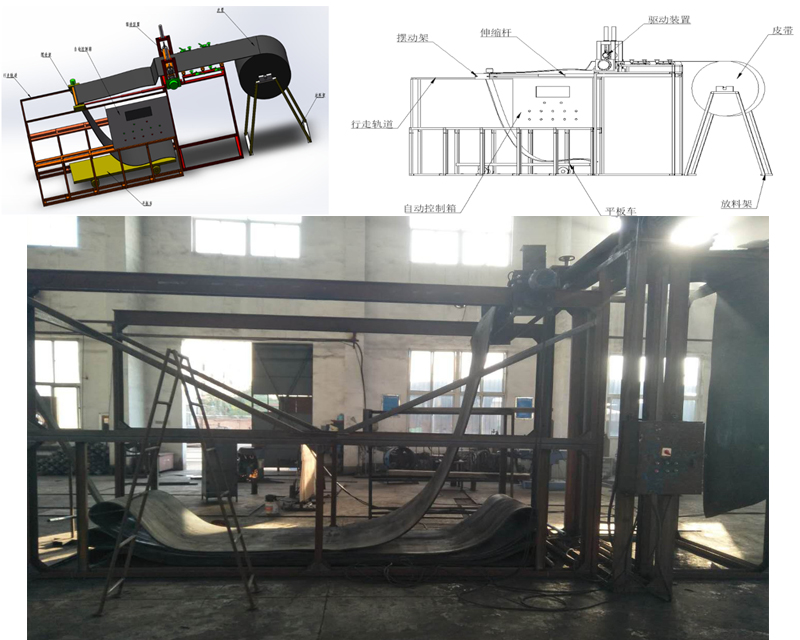

本叠带机分四大部分组成，一是自动控制系统，对叠带往复式运动进行自动控制。二是放料架，将皮带放置在放料架上，中间有一轴可以旋转。三是驱动部分，由两个辊子在电机的带动下旋转。四是摆动架，摆动架在自动控制下作自动往复运动，把皮带叠放在平板车上。煤矿井下使用的钢丝绳皮带在更换时，需要在地面将成卷的皮带叠放于平板车上，以便运输和下井。每卷皮带重10吨以上，人工叠带不仅耗费大量的人力，而且叠带效率低，同时存在较大的安全隐患。针对煤矿实际情况，我公司在安徽理工大学的技术支持下，研发出自动往复式叠带机。
二、工作原理
把要叠的皮带用行车吊到放料架上，将皮带头从驱动装置的两个辊子这间穿过，调整驱动架子上的两个手轮压紧皮带，启动驱动电机，皮带开始运行，将皮带穿过摆动装置上的摆动辊，启动摆动电机，让摆动架在行走轨道上做往复运动，这样就可以来回叠皮带。同时驱动装置上有四个可调防偏装置，用来调整皮带防止跑偏。摆动装置上安装有两根伸缩杆，防止皮带下垂。摆动电机用变频器控制，用来调整摆动速度。
三、效益分析
1、本机实现设备自动叠带，操作人员在叠带过程中不直接接触运动中的皮带，安全性好，设备使用起来安全可靠。2、原来人工叠带需15-16人，每天可以叠二车皮带，现在每天只需两人操作，可以轻松叠四车皮带，叠带效率是原来人工的16倍，大大提高了工作效率，减轻工人的劳动强度。
